一、JB-LGZ2-FS5060(主型)火災報警控制器（聯動型）簡介

　　B-LGZ2-FS5060及分型JB-LTZ2-FS5060火災報警控制器（聯動型）(以下簡稱控制器）將傳感技術、計算機自動控制技術、信號處理技術、數字通訊技術相結合，是深圳市賦安安全系統有限公司推出的新一代火災報警及滅火聯動一體化的控制器，特別適合大中型火災報警及消防聯動一體化的消防工程使用。

　　本控制器適合安裝于一般工業和民用建筑中使用。

　　控制器型號中J代表消防產品，B代表報警控制器，LGZ2代表立柜式編碼制2總線回路連接，LTZ2　　代表琴臺式編碼制2總線回路連接，F(xiàn)S5060是公司的產品代號。

　　本控制器設計、制造、檢驗、銷售及服務全過程，均按照ISO9000（2008版）質量管理體系的要求進行
二、JB-LGZ2-FS5060(主型)火災報警控制器（聯動型）主要特性

　　·先進的32位工業級嵌入式ARM處理器。

　　·高可靠的Linux軟件設計平臺和Linux操作內核；系統簡潔、功能強大。

　　·10.4’真色彩液晶顯示屏，顯示內容美觀、豐富、全面，一目了然。

　　·九宮格菜單模式，簡單、方便、直觀。

　　·系統容量大，單機*多可連接50個回路，每回路可以連接250個地址。

　　·通過RS-485可連接485顯示盤；通過RS-232連接計算機和圖形監控系統；通過專用的接口可連接多線控制單元。

　　·采用電源全隔離技術，總線、CAN通訊、RS-485、RS-232、多線控制接口等輸出相互隔離,進一步提高系統的可靠性和穩定性。

　　·內置輸入法，可以自由進行中文輸入；任一地址10個漢字的位置描述，方便用戶對火警進行定位。

　　·菜單在線提示功能，任何時刻按F1鍵，可方便地獲取幫助信息。

　　·基于集散控制理論設計，管理集中，危險分散，火災、控制、操作、各級通訊等信號都通過數字信號進行傳輸，*大限度保證系統穩定可靠地工作。系統采用智能分布式設計，局部故障不會影響整個系統的工作。

　　·可在控制器上直接進行系統設置、顯示關系和聯動關系設置；也可通過計算機進行編程。

　　·可在控制器上監視總線的漏電流和電流波動。

　　·高可靠的總線協議和快速報警算法，數字通訊，既可實現火災自動識別和快速報警，還可設定探測器的靈敏度，并根據使用場合及使用時段調節靈敏度；當總線出現故障時，根據總線調試信息，可以方便進行故障定位和故障分析。

　　·具有火警事件和其它事件兩個事件記錄黑匣子，均可記錄6500條以上的事件記錄，掉電不丟失。

　　·采用模塊化硬件設計，回路從2-50回路自由選擇，方便后續工程擴展及維護。

　　·采用SMT生產工藝，抗潮濕、抗煙霧、抗腐蝕能力強。
三、JB-LGZ2-FS5060(主型)火災報警控制器（聯動型）主要技術參數
項目     規 格
產品名稱     火災報警控制器（聯動型）
檢測型號

JB-LGZ2-FS5060 （立柜式）

JB-LTZ2-FS5060 （琴臺式）
產品代號     FS5060
執行標準

GB4717-2005《火災報警控制器》

GB16806-2006《消防聯動控制系統》
結構型式

立柜式 JB-LGZ2-FS5060/X（X≤50）

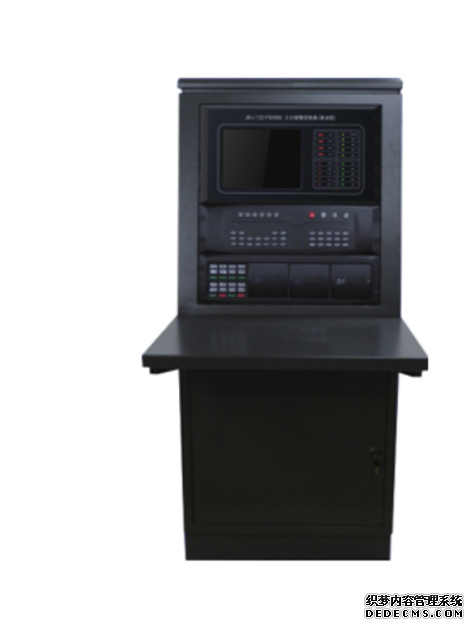

琴臺式 JB-LTZ2-FS5060/X（X≤50）
重量

標準立柜 70kg（50 回路、1 個多線單元，不含電池）

標準琴臺 73kg（30 回路、1 個多線單元，不含電池）
主電源     AC220V（±15%）50Hz (±1Hz)
備用電池     DC12V 17Ah 電池 2節+(2節/10 回路)
開關電源     DC30V4A 開關電源1個+（1個/10 回路）
總線參數

總線電壓：18～28V

驅動電流：400mA
總線線路     總線≤1500米（截面積≥1.5mm2 ）,回路電阻＜40歐
設備數

250 點/回路

單回路的*大探測器或模塊總數：194
顯示盤     *大30組，每組32臺，共960臺RS485顯示盤
外設接口

隔離 RS232 接口1 個

隔離 RS485 接口1 個

隔離 CAN 接口1 個

隔離多線接口 1 個
打印機     微型熱敏打印機
使用環境     －0℃～50℃ 10%～95% （RH）
