海灣JB-QG-GST9000火災報警控制器(聯動型）

文章出處：本站人氣：發表時間：15-11-20

一、JB-QG-GST9000海灣火災報警控制器(聯動型）特點

JB-QG-GST9000海灣火災報警控制器(聯動型）采用柜式結構，其容量可擴展到20個242地址編碼點的回路，其功能操作顯示面板與JB-QB-GST500型控制器相同，主要特點如下：

1.采用柜式結構，各信號總線回路板采用拔插式設計，系統容量擴充簡單、方便；

2.進一步加強了控制器的消防聯動控制功能，可配置多塊手動消防啟動盤，完成對總線制外控設備的手動控制，并可配置多塊14路多線制控制盤，完成對消防控制系統中重要設備的控制；

3.可加配聯動控制用電源系統，標準電源盤可提供DC24V、6A電源二總線；

4.容量?jī)?nèi)的任一地址編碼點，可由編碼火災探測器占用，也可由編碼模塊占用；

5.可擴充消防廣播控制盤和消防電話控制盤，組成消防廣播和消防電話系統；

6.包括JB-QB-GST500型控制器的全部功能。

二、JB-QG-GST9000海灣火災報警控制器(聯動型）主要技術指標

1.液晶屏規格：13552圖形點陣，可顯示12行漢字信息

2.控制器容量：

***多可帶20個 242地址編碼點回路，容量為4840個地址編碼點

3.可外接64臺火災顯示盤；支持多級聯網，每級***多可接32臺其它類型控制器

4.多線制控制點及直接手動操作總線制控制點可按要求配置

5.線制：與JB-QB-GST500型控制器相同

6.使用環境：

溫度：0℃～＋40℃

相對濕度≤95％，不結露

7.電源：

主電:為交流220V

控制器備電：DC24V 24Ah密封鉛電池

聯動備電：DC24V 38Ah密封鉛電池

8.功耗≤150W

9.柜式控制器外形尺寸：550mm×460mm×1715mm

三、JB-QG-GST9000海灣火災報警控制器(聯動型）結構特征、安裝與布線

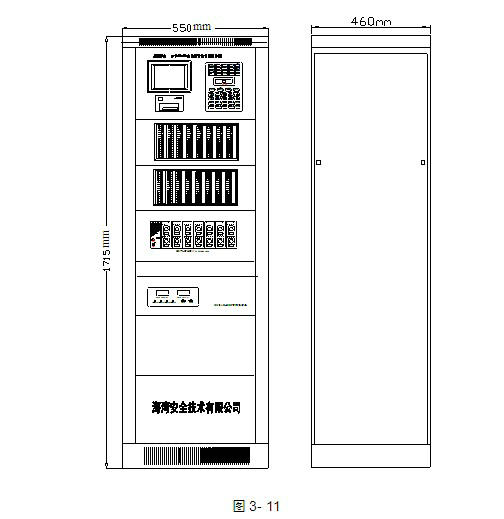

JB-QG-GST9000海灣火災報警控制器(聯動型）的外形尺寸示意圖如下圖：

JB-QG-GST9000海灣火災報警控制器(聯動型）配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02智能電源盤各一塊。若系統中需增加直接手動控制盤、多線制控制盤及電源盤，需另外購置。

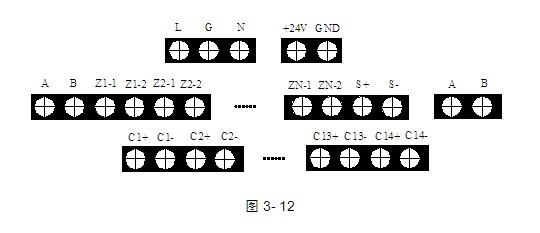

控制器外接線端子示意圖如下圖所示：
