下面由我們的消防工程師來實例操作 利達128EII
消防主機顯示白屏處理方法：
在多年對海灣、青鳥、三江、利達等品牌消防主機、工控電路板LCD液晶顯示白屏維修實踐中，總結出造成LCD白屏的多種檢測診斷手段。
利達消防主機板上關鍵芯片：AMS1084CM 3.3、CS8900A-CQ3Z、20M晶振；S3C2410AL-20(32位LCD控制微處理器）、HY57V561620FTP-H 2片64M內存、K9F1208U0B-PCB0（引導主控程序）；H13A（轉換1.8V) 、UDA1341TS（音頻）、12M32.768晶振；MAX706S(看門狗、低電平復位）、MAX3232（串口芯片）。
要想修好白屏，北京億杰消防工程公司必須先了解LCD圖像顯示基本原理：
S3C2410內置LCD控制器詳解
一塊LCD屏顯示圖像，不但需要LCD驅動器，還需要有相應的LCD控制器。通常LCD驅動器會以COF/COG的形式與LCD 玻璃基板制做在一起，而LCD控制器則有外部電路來實現。而S3C2410內部已經集成了LCD控制器，因此可以很方便地去控制各種類型的LCD屏，例如：STN和TFT屏。由于TFT屏將是今后應用的主流，因此接下來，重點圍繞TFT屏的控制來進行。
S3C2410 LCD控制器的特性：
TFT屏
－支持單色、4級灰度、256色的調色板顯示模式
－支持64K和16M色非調色板顯示模式
－支持分辯率為640*480，320*240及其它多種規格的LCD
對于控制TFT屏來說，除了要給它送視頻資料（VD[23:0]）以外
還有以下一些信號是必不可少的，分別是：
VSYNC（VFRAME） ：幀同步信號
HSYNC（VLINE） ：行同步信號
VCLK ：像數時鐘信號
VDEN（VM） ：數據有效標志信號
圖下是S3C2410內部的LCD控制器的邏輯示意圖：
REGBANK 是LCD控制器的寄存器組，用來對LCD控制器的各項參數進行設置。
LCDCDMA 則是LCD控制器專用的DMA信道，負責將視頻資料從系統總線（System Bus）上取來，通過 VIDPRCS 從VD[23:0]發送給LCD屏。
同時 TIMEGEN 和 LPC3600 負責產生 LCD屏所需要的控制時序，例如VSYNC、HSYNC、VCLK、VDEN，然后從 VIDEO MUX 送給LCD屏。

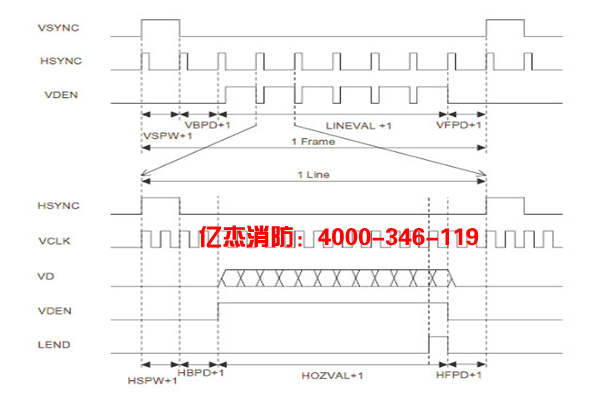

TFT屏時序分析
圖上是TFT屏的典型時序。其中VSYNC是幀同步信號，VSYNC每發出1個脈沖，都意味著新的1屏視頻資料開始發送。而HSYNC為行同步信號，每個HSYNC脈沖都表明新的1行視頻資料開始發送。而VDEN則用來標明視頻資料的有。
LCD液晶顯示屏白屏故障可能是液晶面板驅動電路問題、液晶面板供電電路問題、屏線接觸不良、主板控制電路問題等引起的。由于 LCD液晶 顯示屏開機后白屏，說明背光燈及高壓產生電路工作正常，但液晶面板沒有得到驅動信號。如果筆記本電腦關機后畫面消失，然后再次白屏，可能是電源板問題引起的。
從故障現象分析，LCD液晶 顯示屏不論開機還是關機，只要插上電源，高壓產生電路始終處于工作狀態，背光源始終被點亮。也就是說，高壓產生電路已經不受開關控制，即主板向高壓產生電路發出的開關信號失去了控制。由于主板微處理器發出的開關信號一般都要經過幾個三極管來控制，因此故障可能是控制開關信號的三極管損壞。
開機顯示屏白屏故障維修思路：
1、首先拆開 LCD液晶 顯示屏的外殼，然后檢查屏線接口是否松動或未連接好。經檢查屏線連接正常。
2、接著打開筆記本電腦的電源開關，然后用萬用表測量屏線接口的供電電壓是否正常。如果供電電壓正常，轉到第5步;如果不正常，接著檢查屏線輸出端附近的保險電阻或保險電感是否開路或損壞。如果損壞，則更換損壞的元器件即可。
3、如果屏線輸出端附近的保險電阻或保險電感正常，接著檢查為LCD液晶顯示屏供電的DC-DC 電壓轉換電路的輸出端電壓是否正常。如果輸出電壓不正常，檢查此電源電路中的保險電阻、PWM 控制器、開關管、電感線圈、濾波電容等元器件，然后更換損壞的元器件即可。
4、如果 DC-DC 電壓轉換電路的輸出端電壓正常，則是 DC-DC 電壓轉換電路輸出端到屏線接口之間有損壞的電容等元器件，檢查并更換損壞的元器件即可。
5、如果屏線接口的供電電壓正常，接著檢查液晶面板驅動電路中的時序信號、驅動信號是否正常。如果不正常，分別檢查產生此信號的芯片的輸出端信號、輸入端信號及供電電壓，從而判斷驅動芯片是否損壞。如果損壞，則更換即可
6、排除以上問題后，依然顯示白屏的話，請觀察128EII消防主板，型號為LT2410C-V4，電源貼片發光指示燈L5、D6D7、L6（復位）、L7L2工作指示燈是否正常？
對于北京利達消防主機系列主板，*常見的故障就是白屏。在排除上述原因外，重點檢查引導程序芯片、LCD控制器芯片工作是否正常？如果引導程序芯片出現塊損壞故障、或無完好匹配程序版本引導程序重新寫入，或者32位微處理器（BGA焊接）出現故障等。則該板子只能宣布報廢，即便是原生產廠家也只能選擇放棄，原因是修復的成本、時間實在傷不起。
除維修利達主板、回路板、多功能板、電源盒、液晶屏外，對利達消防主機的其它關聯產品均可維修，因為電子產品不分“國界”
