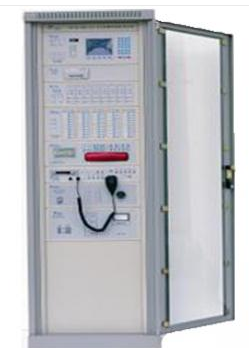

控制器的操作分為兩種, 一種是對一般的使用者, 一種是對專業人員而設, 例如故障排除, 系統檢修等. 對于供專業人員使用的功能, 一般使用者可不必了解, 以下為一般使用人員應熟悉的一些東西, 其余情況可找專業人員處理.
1.控制器正常監視狀態: 無任何音響發出； 火警燈, 故障燈不亮； 主電運行燈閃亮； 液晶無任何火警, 故障, 聯動信息顯示， 時鐘每隔1秒更新一次；
液晶在正常監視狀態下運行一段時間后, 若無任何操作, 將進入屏幕保護狀態, 液晶的背景光被關閉。但按下任一鍵后, 將恢復正常顯示狀態。
2. 控制器報火警后處理:(僅供參考) 首先按下消音鍵, 火警聲響將停止, 觀察報火警地址, 確定具體場所, 派人查看, 進行相關處理. 若是誤報, 檢查產生誤報的環境原因, 例如有人吸煙, 灰塵, 電焊等。處理完畢后,且產生火警的條件已消除, 此時若想控制器進入正常監視狀態, 按下復位鍵即可。 控制器報火警時，顯示報警部位和報警時間，顯示 頁面如圖5.1所示。當火警部位故障比較多時，可分多 屏顯示，按F4進行翻頁，按F3回到首頁，按F2回到 控制器正常顯示頁，這時可以進行其它的操作。注意控 制器報火警時不能進行設置操作。如果有聯動時在聯動 信息窗口顯示聯動部位和聯動時間以及聯動停止和停 止時間。 控制器火警時：
1. 控制器聲報警(救火車聲響)； 2. 控制器光報警； 3. 顯示報警地址、首址、報警總數；
4．火警輸出； 5．如果配接打印機將打印報警信息、報警時間； 6．存檔報警地址和報警時間； 圖 5-1
7．滿足事先編制好的聯動邏輯關系，且自動處于自動狀態，聯動輸出；
3． 聯動輸出 控制器聯動輸出時，發出警車聲響，顯示屏有聯動輸出指示，見圖5.1。聯動輸出分總線聯動和專線聯動。這兩種聯動又分自動聯動和手動聯動。
1）.總線聯動說明 總線聯動輸出可以利用總線控制模塊控制如下一些設備:聲光報警器,廣播音響切換,防火閥,排煙閥,警鈴, 卷簾門等設備.
2）. 直接專線聯動說明 專線聯動用于控制重要設備的啟停, 例如: 噴淋泵, 消火栓泵, 泡沫泵, 電梯等。 直接聯動輸出手動控制
火警信息： 01/05/28 總數： 01-001 輸入 12:00 聯動： 動作總數：001 回答總數：000 專線01 手動啟動 12：00 聯動 操作 查火警 查聯動 回首頁 F1 F2F3 F4 F5 當前控制方式：自動允許，手動允許 火警第01頁 聯動第01頁
JBF-11s控制器使用說明
首先將"手動方式"切換開關切換到"允許"狀態, 然后可以按下對應的直接聯動輸出"啟動"按鈕并保持2秒以上時間,然后可以松開, 此時"啟動"指示燈應亮. 直接聯動輸出手動停止 如果想停止直接聯動設備, 可以按下對應的直接聯動輸出"停止"按鈕并保持2秒以上時間,然后可以松開, 此時"啟動"指示燈應熄滅. 如果想知道設備是否真正動作, 則可觀察"應答"指示燈是否亮, 若亮, 則設備已動作, 動作反饋信號返回, 若不亮, 一種原因是設備的動作應答線未聯接到控制器上,還有可能設備沒有真正動作, 此時需派人處理。 注意: "啟動"指示 燈亮, 僅表示動作信號已從控制器發出, 并不表示設備已動作.設備是否動作應看"應答"指示燈是否亮。 3）.總線聯動控制設備手動控制 首先將"手動方式"切換開關切換到"允許"狀態,然后按鍵進入"聯動", 此時輸入想動作設備所在回路號和地址(1~63),如果輸入有錯誤, 可以按下"修改"鍵重新輸入, 若正確, 則按下"啟動"鍵, 如果輸出動作命令已被正常發送出去,則提示"啟動已輸出", 若輸出動作命令未被發送出去, 則用戶可根據提示查找原因。 若想撤銷設備動作,則可在輸入設備所在回路號和地址(1~63),如果輸入有錯誤, 可以按下"修改"鍵重新輸入, 若正確,再按下"撤銷"鍵, 如果撤銷動作命令已被正常發送出去, 則提示"撤銷已輸出", 若命令未被發送出去, 則用戶可根據提示查找原因。 注意: 以上操作僅知道動作命令信號已從控制器發出, 并不表示設備已動作。設備是否動作, 可退出聯動頁面,查看總線控制設備的應答信號是否被收到,若未收到,可能是設備沒有應答線或設備有問題, 或者設備未動作, 此時需派人察看。 (二).自動啟動聯動設備: 將"自動方式"切換開關切換到"允許"狀態, 自動允許燈亮，液晶屏顯示“自動允許”，當有火警發生后, 若符合已設定的聯動邏輯條件,則對應的聯動動作命令將被自動發出. 4. 控制器報故障 有故障時，首先按下消音鍵, 故障聲響將停止, 根據故障種類, 立刻或延后找專業人員處理.故障排除后, 故障顯示和聲響可自動消失。所有的故障報警都保存在歷史記錄中，通過查詢可以了解報警信息（見6.3.8）。控制器報故障有以下幾種情況： 1） 探測部位故障； 2） 總線故障； 3） 電源故障； 4） 節點故障。 探測器故障可能是： 1) 探測器和底座接觸不良； 2) 地址碼不對； 3) 部件損壞； 4) 線路問題； 5) 如果是隔離器后的部件全部報故障，則隔離器后有短路現象。
JBF-11s控制器使用說明
控制器報部位故障、回路故障時顯示如圖所示：
故障信息指明故障性質和故障部位，*上行 的時間是首次故障報警的時間，當故障比較多 時，分多屏顯示，按F4進行翻頁，按F3回到首 頁，按F2回到控制器正常顯示頁，這時可以進行其它的操作。如果是某回路故障，則這回路處于癱瘓，回路上的任一探測器既不能報火警也不能故障。 圖 5-2 節點故障是指整個回路板或聯動板的故障。如果報節點故障則應檢查板號是否正確，檢查系統配置是否正確。
控制器的電源用交流220V，在180~260V范圍內正常工作，機內備有24VDC（7AH）的浮充式備用電源，與主電切換使用。控制器不設電源開關。當主電正常時，備用電源處于充電狀態，當無主電時，由備用電池供電，以保證系統的正常運行，當主電恢復正常后，供電自動切換到主電。電源故障分主電故障和備電故障兩種，故障時電源故障指示燈亮。 控制器報主電故障應檢查： 1． 220V交流電是否正常； 2． 保險管是否正常； 3． 連線是否正常。 控制器報備電故障應檢查： 1． 電池連線是否正常； 2． 用萬用表測量電池電壓是否正常（兩節為24V左右），如電池電壓太低更換新電池。 5 液晶屏亮度調節 液晶屏的亮度和和電壓和溫度有關，控制器顯示板的背面有一調節按鈕可以調節控制器的亮度。當控制器顯示比較暗時可以調節此按鈕到合適位置。 6．電路板號設置 一臺控制器可以有多塊回路板或多塊專線聯動板，對這些板應進行編號，回路板編碼是通過左上角的編碼開關設定的。專線聯動板的編碼是通過專線板右上角的撥碼開關設定的。見附錄1。對于壁掛式控制器編碼都設定為1。
